problemas 01_02

Ir abajo

problemas  01_02 Empty problemas 01_02

Mensaje  Admin Jue 30 Oct 2008, 11:46

1.- Las fuerzas P y Q se aplican al componente de una pieza de ensamble de avión como se muestra en la figura. Se sabe que P = 300 lb y Q = 420 lb y que la pieza de avión se encuentra en equilibrio, determine las magnitudes de las fuerzas ejercidas sobre las barras A y B.

2.- Una torre de transmisión se sostiene por tres alambres, los cuales están anclados mediante los pernos en B, C y D. Si la componente de la tensión a lo largo de z en el alambre AB es de 210 N. a) determine la fuerza ejercida por el alambre sobre el perno en B, b) calcule los ángulos θx, θy y θz que definen la dirección de la fuerza mencionada.

problemas  01_02 Equil_10

Admin
Admin

Cantidad de envíos : 450
Fecha de inscripción : 14/03/2008

https://jriver.forospanish.com

Volver arriba Ir abajo

problemas  01_02 Empty HERBRTH ANTONIO GONZALEZ HERNANDEZ

Mensaje  GH070863 Sáb 01 Nov 2008, 02:04

QUE ONDAS PS ING. AL SUAVE JAJA PUYAAAA ESTOS EJERCICIOS ESTABAN ALGO PARA PENSAR PRO AQUI YA LOS RESOLVIMOS CON MIS COMPAÑEROS A VER QUE TAL SI ESTAN BUENOS JAJA MAÑANA LO SABREMOS CUANDO ANDE POR ACA

REALIZADO POR:
SAMUEL ANGULO LANDAVERDE
ALLAN ALBERTO SIGUENZA
HERBERTH ANTONIO GONZALEZ HERNANDEZ.

SOLUCION:
problemas  01_02 Foro_010

problemas  01_02 Foro_011

juelaaa ya es tarde bueno hay q ir a dormir ya jajaj nos vemos ING. a ver que ondas con estos volados see yaaa king study lol! santa

GH070863
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Ramos Putun Ronald Benjamin

Mensaje  Rp060499 Sáb 01 Nov 2008, 07:29

GASPAR ALFREDO PEREZ MAGAÑA, RONALD BENJAMIN RAMOS PUTUN

Buenos dias Ing. Este es el problema 2 el problema 1 todavia no lo e terminado xq no entiendo unas cosas solo estoy leyendo un libro para salir de la duda.

Problema 2

problemas  01_02 110

problemas  01_02 210

problemas  01_02 310

Rp060499
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty JOSEPH WILFREDO MENJIVAR

Mensaje  MC070946 Sáb 01 Nov 2008, 07:42

GRUPO

INTEGRANTES

JOSEPH WILFREDO MENJIVAR CORTEZ MC070946
LISSETTE CORTEZ cn071387
jose guillermo antonio figuero henriquez FH080737
jose daniel rodriquez pineda RP080063

BUENOS DIAS INGENIERO, VEO QUE YA ME GANARON JAJAJA!! POOH, PERO EN ESTE CASO EN PARTICULAR VOY A DIFERIR UN TANTO CON LAS RESPUESTAS DE LOS MUCHACHOS CON RESPECTO AL SEGUNDO EJERCICIO, NI MODO ASI ME DIO, PERO AHI SERA A SU CRITERIO ING. USTED CHEQUEE A VER EN QUE NOS EQUIVOCAMOS EN CUALQUIER CASO.

EJERCICIO 1

PRIMERAMENTE EL PLANTEAMIENTO

problemas  01_02 Primer10

lo que buscamos son las fuerzas FA y FB

El cuerpo está en equilibrio

Sumatoria de fuerzas en X= 0 Sumatoria de Fuerzas en Y = 0


Comencemos por la sumatoria de Fuerzas en X

FB + (-FA Cos55º) + (Q Cos55º) = 0

Sumatoria de Fuerzas en Y

(FA cos35º) + (-Q Cos35º) + (-P) = 0

de la ecuacion anterior despejamos FA

FA cos35º - Q Cos35º) -P = 0
FA = (P + QCos35º) / Cos35º


Ahora retomemos la ec de la sumatoria de Fuerzas en X y sustituiremos FA


FB + (-FA Cos55º) + (Q Cos55º) = 0
FB -FA Cos55º + Q Cos55º = 0
FB -[(P + QCos35º) / Cos35º] Cos55º + Q Cos55º = 0

y de la formula anterior despejaremos FB
FB = [(P + QCos35º) / Cos35º] Cos55º - QCos55º
FB = [(300 lb+ 420 lb Cos35º) / Cos35º] Cos55º - 420 Cos55º
FB = 210.06 lb

Hoy que ya tenemos la fuerza FB despejaremos FA de la ec de la sumatoria de fuerzas en X

FB + (-FA Cos55º) + (Q Cos55º) = 0
FB -FA Cos55º + Q Cos55º = 0
FB + QCos55º = FACos55º

(FB + QCos55º) / Cos55º = FA
(210.06 + 420 lb Cos55º) / Cos 55º = FA
FA=786.22 lb

RESPUESTA: afro
FA = 786.22 lb
FB = 210.06 lb




EJERCICIO 2

OK PRIMERO EL PLANTEAMIENTO

problemas  01_02 Segund10

Para analizar solo ese alambre hay que fijar nuestro punto de referencia, en mi caso yo tome como punto de origen a la cola del vector.

AB es el vector que está en rojo y las componentes de este vector son las que estan de color verde.

Sabemos que la componente del VECTOR AB a lo largo del eje Z vale 210 N

Primero planteamos a que es igual VECTOR AB

VECTOR AB = ABx i + ABy j + ABz k

En este caso operaremos las componentes geometricas del VECTOR AB para obtener una magnitud GEOMETRICA

VECTOR AB = 4m + 20m - 5m

AB = [(4m ^2) + (20m ^2) + (-5m^2)]^1/2
AB = 21 m

Ahora Utilizaremos nuestra segunda herramienta los la formula de cosenos directores para realizar el respectivo despejes para encontrar los angulos que le dan direccion al vector.

Ya que el foro no acepta caracteres especiales como teta lo representaremos con la letra H

Seguiremos utilizando los valores geométricos para encontrar los angulos

Cos Hx AB = ABx / AB
HxAB = Cos^-1 ( ABx / AB )
HxAB = Cos^-1 ( 4m / 21m )
ANGULO CON RESPECTO A X = 79.02º

Cos HyAB = ABy / AB
HyAB = Cos^-1 ( 20m / 21m )
ANGULO CON RESPECTO A Y = 17.75º

Cos HzAB = ABz / AB
HzAB = Cos^-1 ( 5m/ 21)
ANGULO CON RESPECTO A Z = 76.22º

Probablemente usted se ha de estar preguntando porque no le puse signo negativo al 5m, lo que pasa es que despues de un arduo razonamiento llegue a la conclusion de que al operarlo con el signo el angulo que da es de 103.77 el cual seria el angulo suplementario (ya que la suma de ambos angulos 103.77º y 76.22º es igual a 180º). rendeer



problemas  01_02 Segund11

Hay que tener claro cual angulo buscamos, en mi caso yo decidi encontrar los siguientes


problemas  01_02 Segund12

Ahora para encontrar la fuerza en el perno ocupamos los cosenos directores con la diferencia de que la magnitud de ABz será la real en Newtons.

Cos HzAB = ABz / AB
AB = ABz/(Cos HzAB)
AB = 210 N / Cos 76.22º
AB = 882 N

RESPUESTAS lol!



ANGULO CON RESPECTO A X = 79.02º
ANGULO CON RESPECTO A Y = 17.75º
ANGULO CON RESPECTO A Z = 76.22º

LA FUERZA QUE ESTA SIENDO SOPORTADA POR EL PERNO B es 882 N

MC070946
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Ramos Putun Ronald Benjamin

Mensaje  RP060499 Sáb 01 Nov 2008, 09:17

GASPAR ALFREDO PEREZ MAGAÑA Y RONALD BENJAMIN RAMOS PUTUN [u][b][i]

problemas  01_02 0110

problemas  01_02 0210
Bueno ing con esto terminamos los primero sdos ejercicios esperemos que esten buenos.... asi lo entendimos feliz dia esperamos los otros... rabbit bounce lol!

RP060499
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Ramos Putun Ronald Benjamin

Mensaje  Rp060499 Sáb 01 Nov 2008, 15:49

GASPAR ALFREDO PEREZ MAGAÑA Y RONALD BENJAMIN RAMOS PUTUN

Ing. este es el ejercico correcto digo yo porque me habia confundido en algunas dirrecciones de las reacciones de las fuerzas.

problemas  01_02 Dsc00010

problemas  01_02 Dsc00011

Rp060499
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Tonatiuh Alexander Paz

Mensaje  PH060785 Sáb 01 Nov 2008, 17:58



que tal ing. aqui hechando ganas con los ejercicios

PH060785
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Tonatiuh Alexander Paz

Mensaje  PH060785 Sáb 01 Nov 2008, 18:00

[img][/img]

PH060785
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Tonatiuh Alexander Paz

Mensaje  PH060785 Sáb 01 Nov 2008, 18:07

[img][URL=http://img353.imageshack.us/my.php?image=moto0071bc1.jpg]problemas  01_02 Img353

PH060785
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Tonatiuh Alexander Paz

Mensaje  PH060785 Sáb 01 Nov 2008, 18:08

jejeje tengo problemas pa subir las fotos ing pero lo solucionare pronto

PH060785
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Neil Guardado

Mensaje  GA060514 Sáb 01 Nov 2008, 20:36

Como tamos Inge...??? disfrutando del finde !!!
Acá le anexo el primer ejercicio y próximamente le anexo el segundo porque tenemos problemas para resolverlo !!!!!!
Integrantes:
- Neil Guardado
- Tonatiuh Paz
- Thomas Navas

problemas  01_02 9eBB3S121846-02
santa rendeer jocolor

GA060514
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Neil Guardado

Mensaje  GA060514 Sáb 01 Nov 2008, 22:50

Acá presento el segundo ejercicio Inge...
Integrantes: - Neil Guardado
- Tonatiuh Paz
- Jorge Valdés
- Thomas Navas
NOTA: En el anterior ejercicio hizo falta el nombre de Jorge Valdés, disculpas por el error.

Disculpas por la tardanza, pero había tomado mal un dato del eje z y por eso no me daba bien el ejercicio y me había confundido; Pero aca tamos ya presente por la patria, entregando todo lo correspondiente a este foro !!!! Alu pue cheers afro
problemas  01_02 G8qWmK024150-02

problemas  01_02 SfW8cl708613-02

Hay tamos ya Ing.. Solo esperamos su evaluación en línea lol!

GA060514
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty problema 01

Mensaje  sa070964 Dom 02 Nov 2008, 08:34

Buenos dias ingeniero aqui le mando ya el problema uno, el segundo no lo entiendo mucho pero ya le voy encontrando mas o menos.
Ahorita estoy trabajando yo solo. Bueno aqui le mando el problema ingeniero.

problemas  01_02 Imagen11

problemas  01_02 Imagen12

Ojala ahi salgamos bien con el problema. Ya de otro rato mando el segundo mientras le hayo cmo hacerlo jeje va pues ingeniero.

sa070964
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty problema 02

Mensaje  sa070964 Dom 02 Nov 2008, 09:12

JORGE LUIS SANCHEZ AGUILAR
Vaya ingeniero ahora si creo que ya me sale el segundo, por ahi un amigo de la colonia me estuvo ayudando a hacerlo, esta bueno va? La cosa es entenderlo digo yo.
Asi que ojala me salga bien el volado.

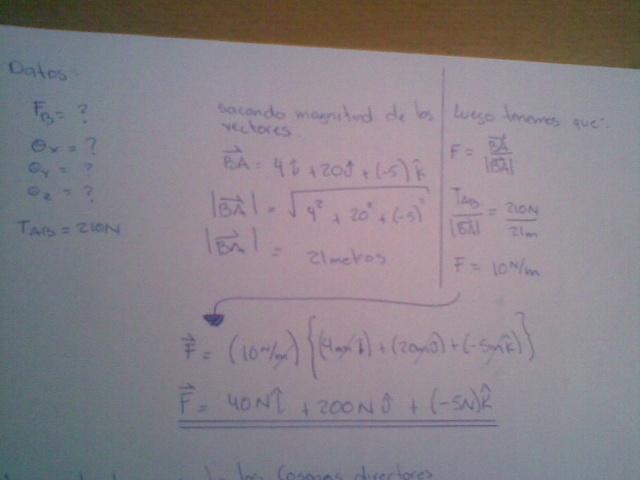

problemas  01_02 Imagen14

problemas  01_02 Imagen15

sa070964
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty problema 01

Mensaje  sa070964 Dom 02 Nov 2008, 09:34

JORGE LUIS SANCHEZ AGUILAR

Ingeniero aqui revisando el problema numero uno, a la hora de sacar las componentes en X y Y de Q, arriba en el ejercicio he puesto lo siguiente:

Qx=42016Cos teta
Qy=42016Sen teta

Apues yo a la hora de subir el ejercicio y revisando en mi hoja puse las libras (lb) como numero 16 ajaja solo un pequeño error de vista, que ya estaba algo despelado. Bueno para no alargarlo el procedimento correcto seria este:
Qx=420lb Cos teta
Qy=420lb Sen teta

gracias ingeniero

sa070964
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Problema 1 y 2

Mensaje  cc060669 Dom 02 Nov 2008, 18:49

Luciano Alberto Calderon Crespin

PROBLEMA 1
Queremos encontrar Fa y Fb primero planteamos el problema problemas  01_02 Es110


problemas  01_02 Es210


problemas  01_02 Es310


Problema 2
Primero visualizamos el problema o el planteamiento

problemas  01_02 Es610

problemas  01_02 Es410

La magnitud de la fuerza que soporta el perno es F = 40N i + 200N J + (-50N K )

Luego encontramos los angulos aplicando la regla de los cosenos directores

problemas  01_02 Es510

Bueno profe a qui le dejo la solucion un poco tarde pero no lo logre antes por problemas que se me presento en la compu.

cc060669
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Ramos Putun Ronald Benjamin

Mensaje  Rp060499 Lun 03 Nov 2008, 09:17

GASPAR ALFREDO PEREZ MAGAÑA Y RONALD BENJAMIN RAMOS PUTUN

Buenos dias ing perdon por subir a esta hora péro arregle mas o menos las fotos para q se vea el ejercicio 1.



problemas  01_02 Sa400610

problemas  01_02 Sa400611

problemas  01_02 Sa400612

problemas  01_02 Sa400613

problemas  01_02 Sa400614

Rp060499
Invitado


Volver arriba Ir abajo

problemas  01_02 Empty Re: problemas 01_02

Mensaje  Admin Dom 09 Nov 2008, 22:49

Admin escribió:1.- Las fuerzas P y Q se aplican al componente de una pieza de ensamble de avión como se muestra en la figura. Se sabe que P = 300 lb y Q = 420 lb y que la pieza de avión se encuentra en equilibrio, determine las magnitudes de las fuerzas ejercidas sobre las barras A y B.

2.- Una torre de transmisión se sostiene por tres alambres, los cuales están anclados mediante los pernos en B, C y D. Si la componente de la tensión a lo largo de z en el alambre AB es de 210 N. a) determine la fuerza ejercida por el alambre sobre el perno en B, b) calcule los ángulos θx, θy y θz que definen la dirección de la fuerza mencionada.

problemas  01_02 Equil_10


muy bien :

en este 2º problema la clave está en realizar .
1.- cálculo de los ángulos a partir de la geometría del problema, es decir, en base a las coordenadas y considerando triángulos, pueden ser calculados; ej : para el cable AB, cosΘx = (componente en x) / (magnitud AB).
2.- con el ángulo calculado, conociendo la componente de la fza., tenemos que :
Fuerza AB = (componente de la fuerza) / (cosΘx)

Y ESO ES TODO !!.....

Admin
Admin

Cantidad de envíos : 450
Fecha de inscripción : 14/03/2008

https://jriver.forospanish.com

Volver arriba Ir abajo

problemas  01_02 Empty Problema 2 corrección

Mensaje  cc060669 Miér 12 Nov 2008, 17:12

Luciano Alberto Calderón Crespín

Basándome en lo que le conteste previamente en este misma pagina del foro aclaro lo siguiente:

Hago una pequeña corrección y aclaración de este ejercicio, en el con respecto a angulo Az como lo he solucionado anteriormente en el foro me queda de 103.77° pero este seria el angulo suplementario por lo que corregiré sera la resta de 180° - 103.77° que da igual ha 76.22° por lo tanto :

Cos HzAB = ABz/AB
HzAB = cos´-1 (5m/21)
Angulo respecto Az =76.22

Encontrando la fuerza: utilizaremos la ley de los cosenos directores y la magnitud de la fuerza ABz en equivalente en Newtons:

Cos HzAB = ABZ/AB
AB = ABz/ Cos (HzAB)
AB = 210 N / Cos76.22°

Respuesta : AB magnitud de la fuerza que soporta el perno es = 882N

ANGULO de A X = 79.02º
ANGULO de A Y = 17.75º
ANGULO de A Z = 76.22º


Siguiendo los pasos anteriores que se muestran en lo enviado por mi previamente en esta pagina del foro, siguiendo los mismos esquemas. gracias.
